产品介绍

结构特点与工作原理

本液压站采用多冗余集成模块化结构，在传统设计基础上，通过高性能元件选型与系统冗余设计，致力于提升制动系统在复杂工况下的运行可靠性、控制精度与响应速度。

1. 高性能液压泵组

采用由变频伺服电机驱动的高压内啮合齿轮泵或变量柱塞泵，可根据负载需求动态调节输出，有助于降低系统能耗。主、辅泵采用热备冗余设计，旨在单一泵组故障时实现备用泵的自动投切。

2. 低流阻集成油路块

应用3D随形流道设计与CFD仿真优化，油道内壁经高精度抛光与类金刚石涂层（DLC）处理，旨在降低系统压力损失、提升响应速度，并有助于控制油液污染。在特定设计及测试条件下，其响应时间设计指标可达毫秒级。

3. 冗余安全阀组系统

• 比例调节模块：集成高响应闭环比例阀，配合位移传感器，旨在实现对制动压力的连续******调节。

• 安全冗余模块：采用“并联导通+串联阻断”的架构设计。关键阀组配备并联备用单元，旨在单一阀件失效时维持基本功能；同时串联独立电磁阀，支持故障隔离与应急手动泄压。

4. 智能温控与净化系统

油箱配备半导体温差发电温控模块与板式换热器，旨在将油温维持在较佳的工作区间。集成在线油液颗粒度与含水量监测传感器，可实现油质状态的实时监测与预警，支持按需过滤。

5. 分布式智能控制单元

主控采用多核安全型PLC（支持SIL2/SIL3等级功能安全要求），并配备独立的安全继电器硬回路。在关键节点部署压力、流量、振动及温度等传感器，构建系统状态感知网络。

工作原理与工作模式

本系统通过多模式智能协同控制策略，旨在实现对制动过程的******与可靠管理。

• 智能恒力矩工作制动模式：系统可根据提升机实时载荷与运行速度信号，由PLC动态计算目标制动力矩。比例阀依据压力反馈进行闭环调节，以控制制动力矩的波动。

• 全冗余安全制动与恒减速制动模式：

• 一级制动：当系统接收到急停信号后，可切换至安全回路，并以预设减速度为目标进行快速调节，旨在实现平稳减速。

• 二级制动：当提升容器速度降至安全阈值后，系统可自动施加******安全制动力。一、二级制动间的切换可由两套独立的阀组与控制器并行判断与执行，以提升系统可靠性。

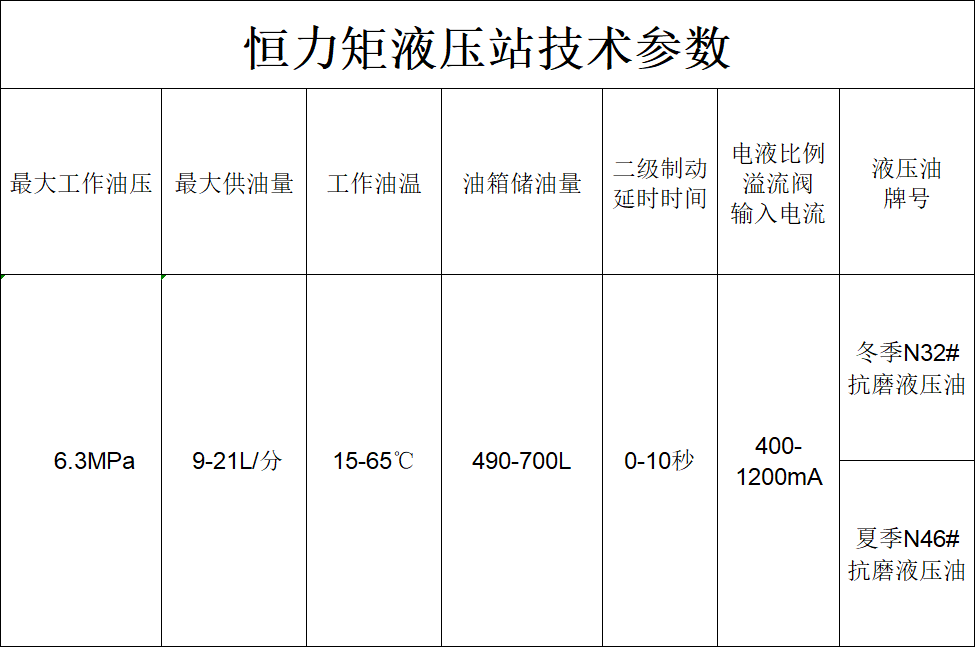

技术参数

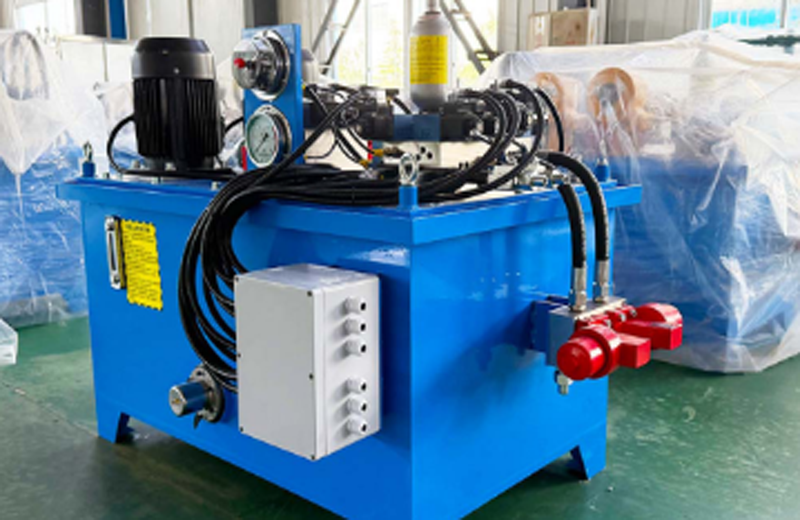

产品实拍
