产品介绍

结构特点与工作原理

本产品采用油缸后置式双油路结构，整合了碟形弹簧储能制动与液压释能控制功能。工作时，液压站提供压力驱动活塞压缩碟形弹簧以实现松闸；液压释放时，弹簧力通过闸瓦均匀作用于制动盘两侧，从而提供制动力矩。系统支持单台或多台组合配置，有助于平衡轴向受力，可适配多种载荷等级与动态制动需求。

结构特点

• 采用高性能卡套式液压接头，具有较高的密封性（典型防护等级IP67），旨在降低渗漏风险。

• 活塞杆表面经QPQ盐浴复合处理，以提升耐磨与抗腐蚀性能。

• 集成弹簧-液压复合驱动机构，支持快速响应与力矩调节。

• 采用模块化组件设计，旨在便于拆装与维护，有助于减少维护停机时间。

性能特点

• 采用低转动惯量设计，响应迅速（响应时间设计指标可低至0.3s级）。

• 制动力矩支持线性调节，具备较高的控制精度（根据设计指标/在特定测试条件下，控制精度可达±2%）。

• 采用紧凑型结构，适配多种行业标准接口与安装形式。

• 适用于连续重载工况，具有较高的设计运行寿命（平均无故障时间设计目标可达10000小时以上，实际寿命受工况、负载与维护影响）。

• 集成过热保护与磨损自动补偿功能，旨在增强系统运行的安全性与可维护性。

系统集成与应用

本盘形制动器可与智能液压站、PLC控制系统及安全监测模块集成，构成完整的制动解决方案。系统支持远程监控、故障诊断与预测性维护功能，并可实现与提升机主控系统的数据交互，以协调制动过程与设备运行。

作为工业制动系统的关键单元，本盘形制动器致力于在矿山开采、港口作业、建筑施工及重型工业等领域，为设备的安全运行提供支持。其设计注重可靠性、控制性能与环境适应性，具体性能表现应以实际工况、安装调试与维护状况为准。

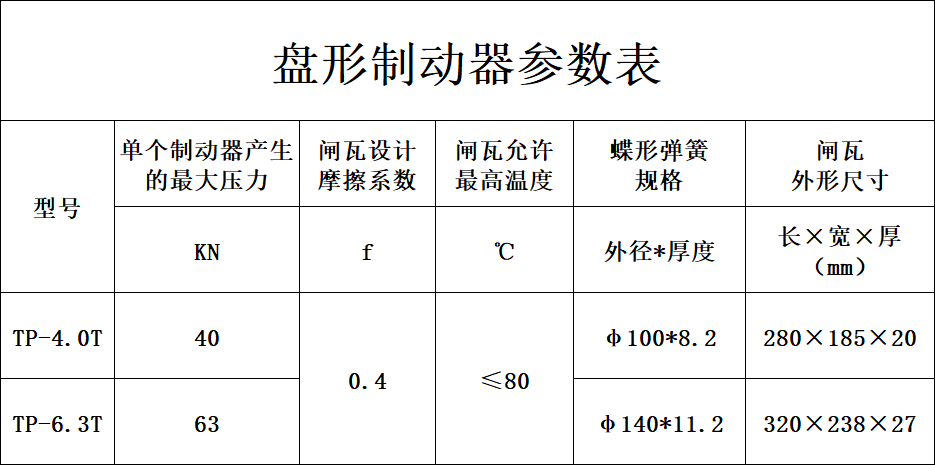

技术参数

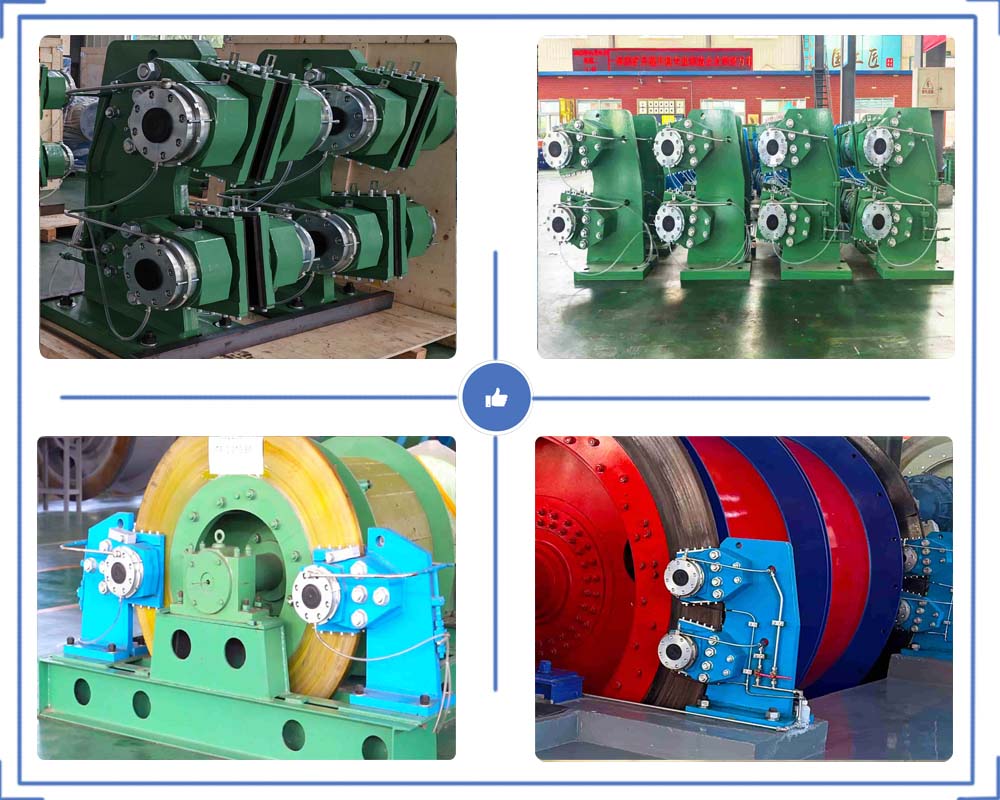

产品实拍
