产品介绍

结构特点与工作原理

本装置由上部吊环与下部钩头组成，主体结构扎实，可搭配两种连接结构。

结构特性 整体锻造成型

全部受力构件选用合金钢锻打成型，无焊接接缝、无铸造气孔类缺陷，钢材组织致密，力学性能满足相关锻造标准，承载与抗疲劳性能优于常规铸件与机加工工件。

连接形式 Ⅰ 型：不偏心护绳环连接

结构紧凑，拆装操作便捷，钢丝绳弯折半径设计合理，适配需要频繁拆装调整的常规悬吊施工场景。

连接形式 Ⅱ 型：锥形套筒铸接连接

通过灌注巴氏合金，将锥形套筒、楔体与钢丝绳端头铸合成整体构件；该工艺不会破坏钢丝绳内部绳体结构，载荷分布均匀，多用于重载、长期作业、震动偏大的施工工况，可满足工况使用需求。

工作原理与安全功能

装置依托机械构造实现井筒吊运作业：

载荷传导：吊桶与所载物料荷载经由钩头、连接件传导至提升钢丝绳，优化结构设计缓解局部应力集中问题。

防脱结构：钩头配置自锁防脱构造，降低吊桶提升途中意外脱钩概率。

缓冲防护：锻件自身韧性搭配合理结构设计，可吸收运行冲击与震动，对钢丝绳形成防护，有助于延长钢丝绳使用周期。

选型、使用与维护指南

为保障现场作业稳妥，使用需遵守下述规范：

合理选型：参照吊桶自重、额定装载重量与规范安全系数，选取额定载荷匹配的钩头产品，严禁超载使用。

区分连接方式

临时性、频繁拆装工况，选用 Ⅰ 型护绳环结构；长期固定、重载关键吊装场景，优先选用 Ⅱ 型铸接结构。

定期检查与维护

日常巡检：每次启用前目视查看钩头本体，排查裂纹、塑性变形问题；

定期复检：阶段性查验护绳环销轴磨损、铸接段巴氏合金有无松动开裂；

报废处置：构件出现破坏结构完整性的损伤时，立即停用更换。

产品特点总结

结构耐用：整体锻件构造，无焊缝薄弱部位，构件强度与韧性符合锻造工艺标准。

连接方案丰富：两种连接结构均经过现场工程应用验证；Ⅱ 型铸接实现钢丝绳与配件一体化固定，适配高荷载施工场景。

场景针对性强：产品围绕立井凿井吊桶悬吊需求设计，适用场景明确，便于规范操作，减少误用带来的隐患。

运维成本可控：构件构造简洁，日常维护简便，合理的使用寿命可帮助控制设备全周期投入。

技术参数

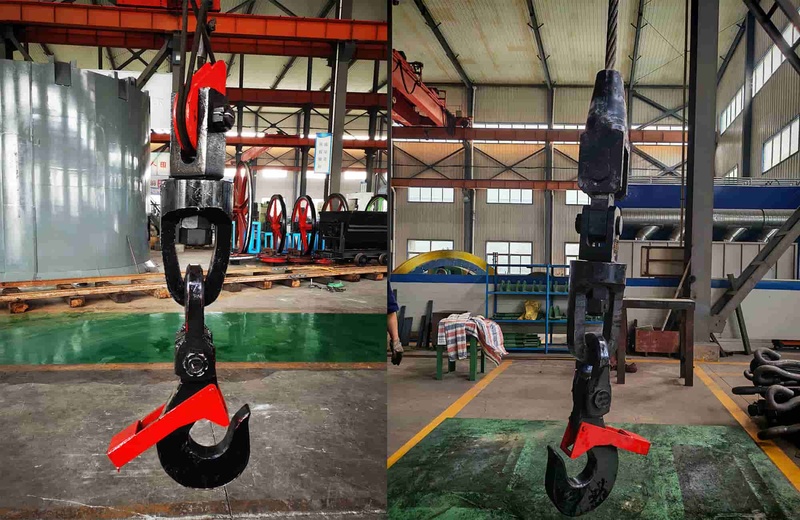

产品实拍
