产品介绍

结构特点与工作原理

凿井悬吊天轮采用模块化重型结构设计，由以下单元构成：

轮体结构：选用高强度合金钢，采用重型整体锻造工艺或多层钢板箱式焊接结构，具有抗扭刚度与抗疲劳强度。轮槽经过数控加工与表面强化处理，形成持久耐用的导向工作面。

轴承系统：配置大直径双列调心滚子轴承或高强度滑动轴承，专为重载低速工况设计，具备径向承载能力和自适应调心功能。

支撑机架：采用重型钢板箱型焊接框架，结构稳固可靠。支持地面固定安装或井架高空安装，配备可调式安装基板，方便现场安装与调整。

安全附件系统：集成防钢丝绳跳槽装置、集中自动润滑系统、振动监测接口等安全防护与状态监测组件，全面提升运行安全性与可维护性。

工作原理

天轮通过轴承系统固定于支撑轴，利用滚动摩擦原理实现钢丝绳的平稳导向与动力传递。在提升系统运行过程中：

动态载荷承载：科学分担吊具、物料及钢丝绳自重产生的综合载荷，通过结构设计将受力有效分散至支撑井架，系统稳定运行。

自适应导向机制：采用轮槽曲线设计，能自适应钢丝绳运行轨迹变化，减少偏磨现象，延长钢丝绳使用寿命。

智能冲击缓冲：通过高刚性结构设计与轴承间隙控制，吸收提升系统启动、制动及负载突变产生的冲击振动，保护提升系统。

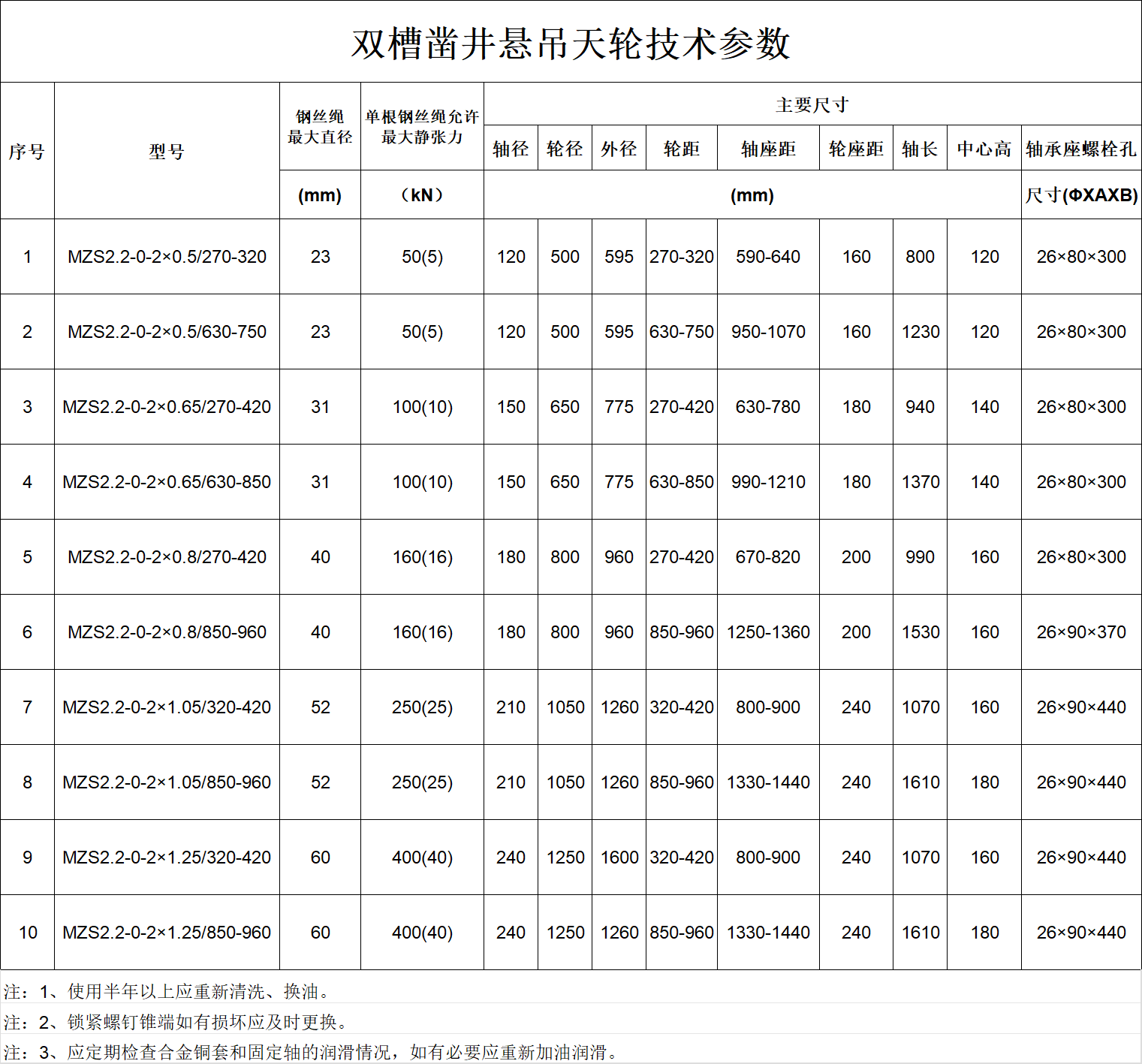

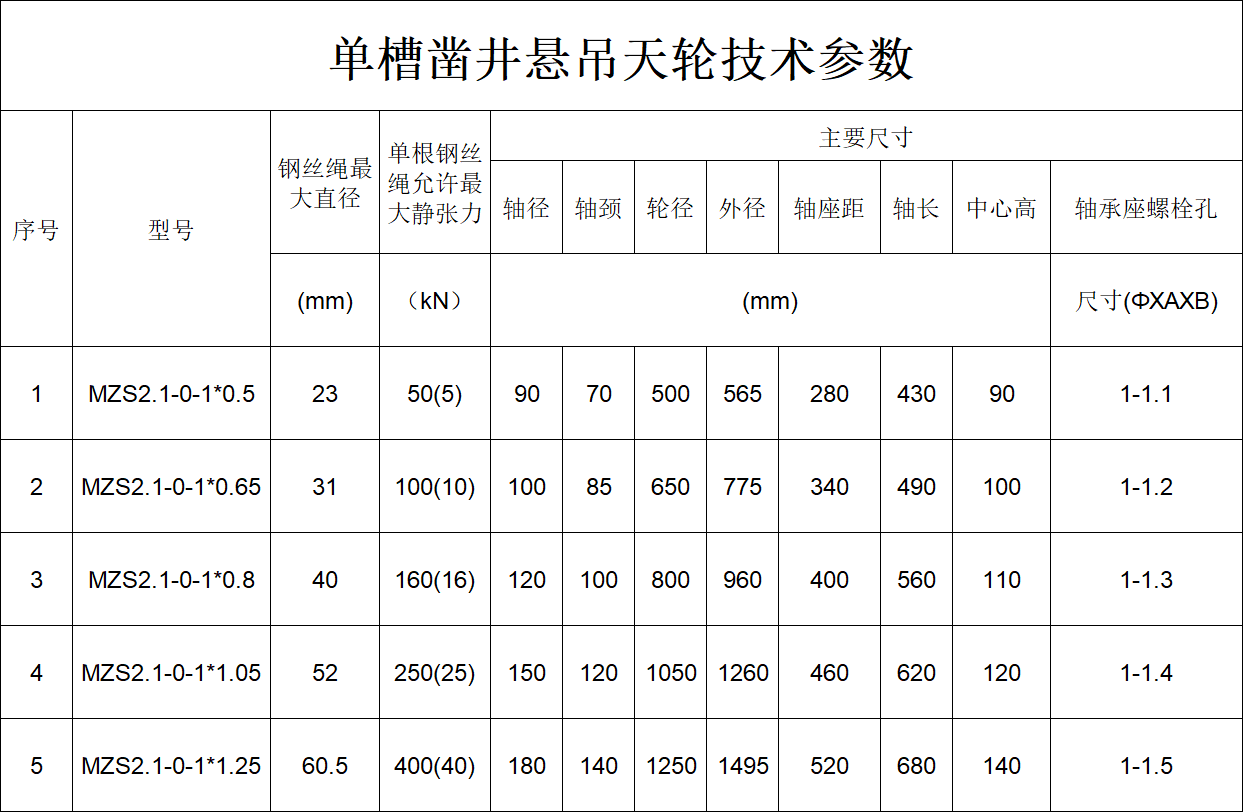

技术参数

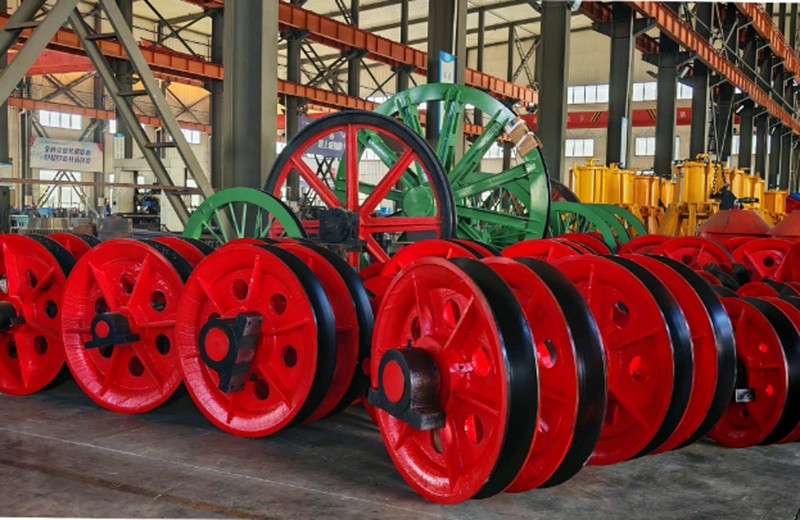

产品实拍
