产品介绍

结构特点与工作原理

本系统采用模块化柜体搭配分布式智能单元结构，拓展性良好，便于现场检修与后期升级维护。

柜体与功能单元配置

主回路柜组、进线电源柜：配置双回路智能切换装置，集成多功能电力仪表、断路器、电涌保护器，可实时监测电压、电流、功率等运行参数，具备配套故障保护功能。

变频调速柜：搭载全数字矢量控制变频器，支持电机独立控制运行模式。

制动与能量回馈柜：集成制动电阻单元与主动式能量回馈模块，可完成设备制动作业，优化再生电能利用效果。

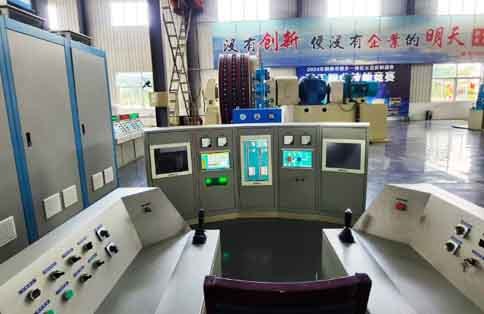

控制与操作单元、智能操作台：配备工业级触摸屏与功能按键，集成人机交互界面（HMI），支持设备运行状态可视化查看、参数设定、故障记录查询及远程通信对接。

编码器与传感器系统：搭配*********、增量式编码器，配合温度、振动等传感组件，搭建闭环反馈控制网络，实时采集设备运行数据。

控制系统架构

主控制器：采用西门子S7系列PLC，搭配数字量、模拟量扩展模块，实现设备逻辑控制、运动调控与通信管理功能。

通信网络：支持PROFIBUS、PROFINET、以太网等主流工业通信协议，可与上位机、配套PLC及智能设备实现数据交互、联动运行。

电源管理单元：配置UPS不间断电源，可保障控制核心断电后持续工作，支撑设备完成安全停机流程。

工作原理

系统采用“指令‑反馈‑调节”闭环控制逻辑，实现电机转速与转矩的稳定调控。

指令输入与解析：通过HMI界面、远程IO或通信网络向PLC下发操作指令，PLC结合编码器、传感器反馈的实时运行数据，通过内置运动控制算法解析为对应的频率与转矩控制指令。

变频调速过程：变频器接收PLC控制指令，通过PWM调制技术将工频电源转换为频率、电压可调的三相交流电，驱动电机实现无级变速运行。

闭环调节与保护：系统实时采集电机电流、转速、位置等运行参数，依托矢量控制算法动态调节设备运行状态，保障运行平稳。监测到过流、过压、超速等异常工况时，设备自动触发故障处理机制，执行分级制动并输出报警信号。

制动与能量管理：设备减速、停机阶段，变频器启动制动单元，将电机再生电能通过制动电阻消耗或回馈至电网；同时低速阶段配合机械制动器联动作业，实现平稳停机。

产品功能特点

供电稳定可靠：采用双电源自动切换搭配UPS后备供电方案，保障核心控制回路不间断运行。

调速控制精准：搭载全数字矢量控制技术，调速区间范围广，稳态运行偏差小，适配高精度调速工况。

工况适配性好：系统响应速度快，可适配负载突变、频繁启停的复杂作业场景。

节能运行设计：依托变频软启停与动态功率调节功能，优化设备运行能耗，降低生产能耗成本。

智能运维便捷：具备运行数据存储、故障追溯、运维提醒功能，支持远程调试与程序升级，降低运维难度。

本系统适配对调速精度、运行稳定性、能耗管控有较高要求的工业传动场景，可满足工业设备自动化、智能化升级的配套使用需求。

技术参数

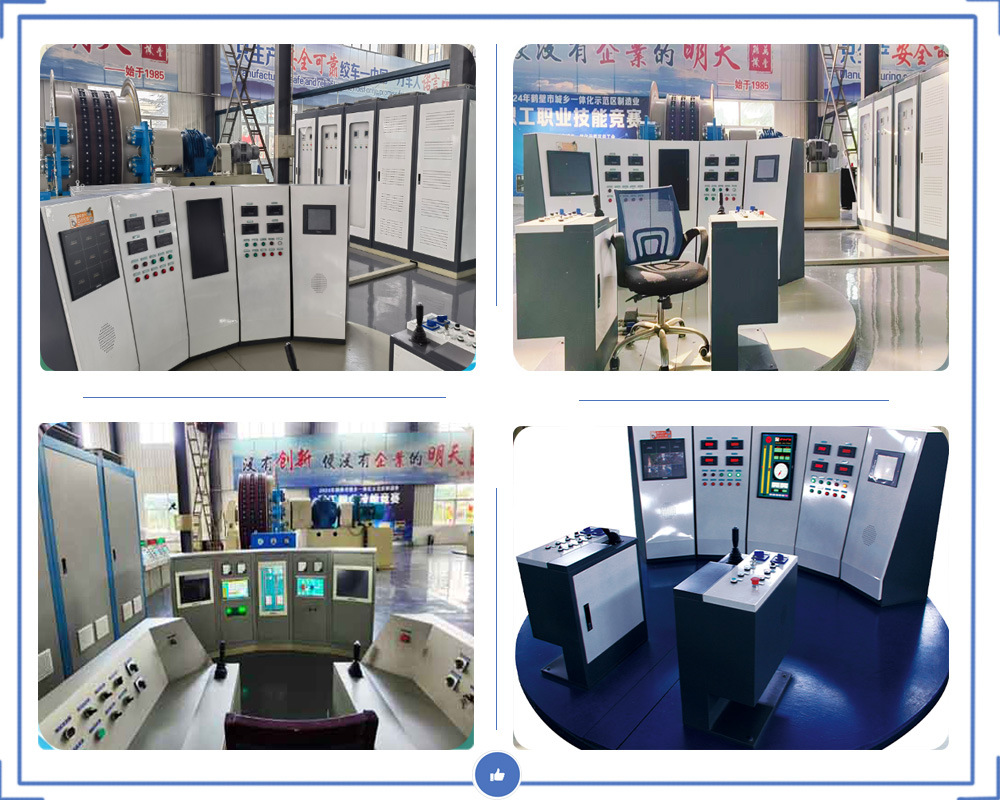

产品实拍
